N2N网络化土壤水分监测系统

N2N的缩写是Network-to-Network,即数据收罗器面向的是SDI-12型的传感器，可组合成大型的网络传感器结构，传感器数目从30到几百不等，随意无邪组合

。N2N大型土壤水分水势监测系统由数据收罗器、土壤水分传感器、数据下载浏览剖析软件组成，可恒久置于野外自动监测土壤水分

。

实时、一连、原位监测土壤水分、温度、水势的转变，是土壤水动力学的基础研究装备

。普遍应用于农田蒸散、作物耗水、森林水文、湿地水文、草原生态、水土流失、情形污染、水循环研究等领域

。

系统特点

l主要目的是用于在严肃的情形下毗连可组网的SDI-12 传感器

l包括GPRS模块、GPS模块、太阳能电源治理模块

l供电模式可以是内部供电和外部供电等多种模式

l红外数据线以及可纪录220000条数据

l增添了SD卡可存储几年的数据

l智能传感器，TDR手艺，为现在丈量精度和稳固性最高的土壤水分传感器，适于种种

土壤类型包括高盐度高电导土壤，如Trime-pico32/64、Campbell CS650、等传感器

l可同时丈量监测土壤水分、土壤温度及电导

l可以选配毗连茎撒播感器、水势传感器、气象类传感器等

l免费的server服务软件EMServer2016，利便用户搭建自己的数据平台，从而实现远

程审查浏览或下载数据，或者使用厂家的无线数据平台系统

。

手艺指标

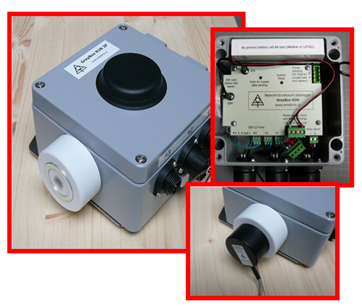

数据收罗器：GreyBox N2N

l 3到6个SDI-12端口

l 支持SDI-12标准版本1.3

l 内置GPRS和GPS模块

l 内置太阳能板控制模块

l 二选一供电模式，8节AA电池或12V外置电源

l 内置细密时钟，数据带时间戳

l 存储容量：220000个丈量纪录，还同时内置SD卡，可存储几年的数据

。

l 低功耗（丈量时约莫350微安）

l 外壳防护级别IP65

l 机壳内部内置可一连测试的温度和湿度传感器

l PC可用红外数据线下载数据

l 专业数据下载剖析软件，可用于数据下载、数据浏览及数据统计剖析（如相关剖析等）

l 操作温度-40℃至 +60℃

TRIME PICO 64/32智能土壤水分传感器：

l 丈量规模：0-100%体积含水量

l 丈量精度：0-40%体积含水率±1%，40-70%体积含水率±2%

l 丈量重复精度 0-40%体积含水率±0.2%，40-70%体积含水率±0.3%

l 土壤温度丈量规模： -15℃-50℃（可定制其他温怀抱程，或选配-30－50℃温度传感器），精度±0.2℃

l 土壤电导丈量规模：0-20dS/m

l 丈量体积：PICO64为1250ml，PICO32为250ml

l 接口类型：RS485、IMP-BUS及SDI-12

l 耗电：待机1mA，空闲8mA，丈量时100mA（一连2-3秒）

l 防水品级：IP6

Campbell 650/655土壤水分传感器：

l 丈量规模：1-100%体积含水量 ,

l 丈量精度±3%（厂家默认校准，EC≤3dS/m）

l 土壤温度丈量规模：-50-70℃ ，精度±0.1℃（0-40℃埋于土里时）±0.5℃（所有量程）

l 土壤电导丈量规模：0-3dS/m(SC650) 0-8dS/m(CS655)，

精度±（读数的5%+0.05ds/m）

l 丈量体积： CS650为7800ml 探针长度30cm

 CS655为3600ml 探针长度12cm

l 接口类型：SDI-12 或RS232

l 供电：6V-18V，45mA@12V，80mA@6V，待机时135μA@12V

还可以选配：降雨量、冠层温度、空气温湿度、太阳辐射等气象传感器，

以及茎秆径流等传感器

。

TEROS 21土壤水势传感器：

9.6cm(l)x3.5cm(w)x1.5cm(d)，丈量规模 -9到-100000kPa，准确度±（10%+2kPa）规模-9到-100kPa, 温度规模 -40-60℃ 精度±1℃

服务案例：

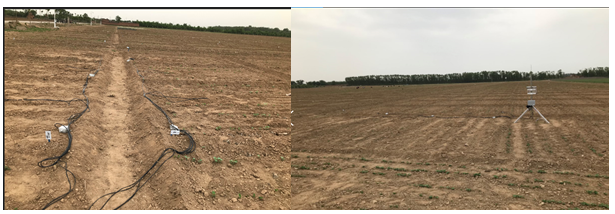

上图是某科研院所划分在水田（线缆左边）和旱田（线缆右边）每隔三米的间距装置两个土壤水分传感器，每两个传感器剖面装置距离是10cm

。

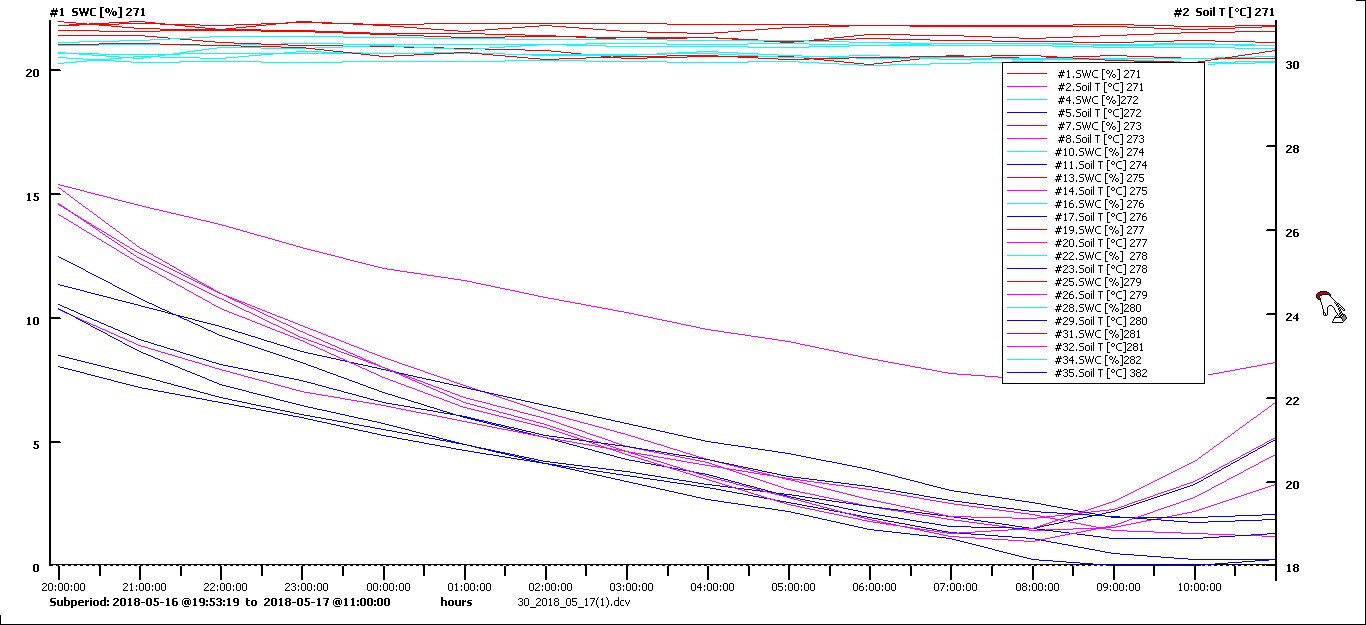

从图中可以直观的看到晚上8点到早上10点每个丈量点温度转变的曲线图，以及土壤水分差别含水量的地层漫衍状态

。

仪器产地：欧洲
