AD-2昆虫运动纪录系统

时间:2018-11-14

作者:Z6尊龙凯时

点击量:

简介:

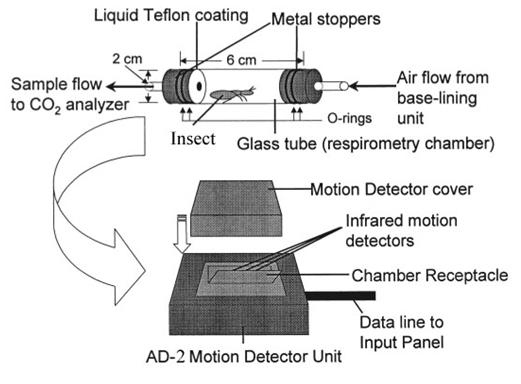

image.png昆虫运动纪录系统由红外昆虫运动监测仪、数据收罗器、数据收罗剖析软件、昆虫运动呼吸室及用于昆虫呼吸丈量的CO2剖析仪及差分O2剖析仪(备�。┑茸槌� ,昆虫运动呼吸室置入红外运动监测仪上 ,昆虫的任何位置转变(运动)都会导致反射红外光强度的细微转变 ,这种细微的转变经检测器监测到并加以放大 ,转酿成电压信号经由数据收罗器收罗和剖析 ,最终反应昆虫的运动状态。所用为900nm近红外光 ,不会被昆虫察觉而造成滋扰 ,也不会爆发显着的热效应。昆虫运动纪录系统可用于监测0.0005-1g的种种昆虫、蜱螨等无脊椎动物的运动状态 ,以研究昆虫等动物的心理生态、昆虫运动与温度的关系、昆虫运动与呼吸代谢的关系、昆虫康健状态及心理状态、杀虫剂对昆虫的影响及最小致死量、临界热极值CTmax(critical thermal maximum)、不一连气体交流DGC(discontinuous gas exchange cycle)等。

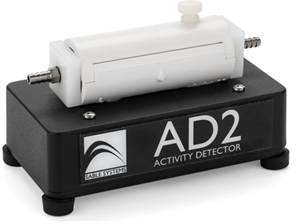

1. 运动监测仪:红外发射与检测手艺 ,5x7x12cm ,重量0.5kg  12.7 x 7.6 x 5.1 cm ,小于0.45kg

2. 模拟输出:-5V-+5V信号 ,信号强度随动物运动强度转变 ,非运动状态为0V

3. 操作温度:0-60°C ,无冷凝

4. 运动呼吸室:材质高硼硅玻璃 ,火焰抛光 ,超低二氧化碳和水气吸收或通透性 ,Viton?超低渗透性垫圈 ,内直径为2cm ,长度为8.3cm

5. 数据收罗器:12个信号输入通道 ,其中8个模拟输入通道可以丈量-5.12V到+5.12V的电压信号 ,16bits数模转换;4个温度输入专用通道专门毗连温度传感器 ,温度丈量规模-5到60℃;2个模拟信号输出通道 ,0-5V ,12位区分率;1个16bits计数器;8个数字输出用于系统控制 ,TTL电平;采样频率100Hz;USB数据线;具备2行显示LCD显示屏;带0-5V BNC模拟信号输出;数字输出RS-232;USB直接供电;事情温度:0-50℃ ,无冷凝;重量0.9kg;尺寸17cm×15cm×7cm;

6. 二氧化碳剖析丈量仪:丈量手艺:双波长无色散红外气体剖析器;量程0-5%(用户可自界说设置9个级别� ?啥ㄖ破渌砍蹋�;精度为读数的1%;区分率0.0001%(1ppm);漂移<0.001%每小时(温度恒定情形下);响应时间小于0.5秒;24小时漂移低于0.002%;20分钟噪音< 1 ppm RMS;数字过滤(噪音)0-50秒可调 ,增幅0.2秒 ,内置A/D转换器区分率16bits;温度、压力赔偿;大气压丈量区分率0.001kPa ,精度为读数的1%;适用流量规模5-2000mL/min;4通道模拟信号输出(0-5V BNC)可输出二氧化碳浓度 ,大气压 ,传感器温度 ,用户自界说;数字输出:RS-232;具两行文字LCD显示屏 ,带背光 ,可同时显示氧气含量和气压;供电12-15VDC ,175-250mA ,配交流电适配器;事情温度:0-50℃ ,无冷凝;重量2.8kg ,尺寸31cm×10cm×34cm

7. 超高精度二氧化碳剖析丈量仪(备�。河糜谡闪肯感±コ妫ê帽裙⑽米拥龋┗蝌珧嘞感《锏暮粑� ,可同时丈量CO2浓度和H2O浓度;CO2量程0-3000ppm;准确度<1%;区分率0.01ppm;H2O量程0-60mmol/mol;准确度1%;

8. 双通道高精度差分式氧气剖析丈量仪(备�。赫闪渴忠眨喝剂系绯卦硌跗衅� ,双通道;氧气浓怀抱程0-100%(用户可自界说设置5个级别);差值量程±50%;精度0.1%(O2浓度2-100%时);区分率0.0001%O2;漂移< 0.01%每小时(温度恒定情形下);响应时间小于7秒;24小时漂移<0.01%;20分钟噪音<3ppm RMS;数字过滤(噪音)0-40秒可调 ,增幅0.2秒 ,内置A/D转换器区分率16bits;温度、压力赔偿;传感器温度丈量规模0-60℃ ,精度0.2℃ ,区分率0.001℃;大气压丈量区分率0.0001kPa ,精度为满量程的0.05%;适用流量规模5-2000mL/min;4通道模拟信号输出(0-5V BNC)可输出通道1的氧气浓度 ,通道2的氧气浓度 ,1和2的差值 ,大气压;数字输出:RS-232;具4行文字LCD显示屏 ,带背光 ,可同时显示2个通道的氧气含量和它们的差值 ,以及大气压;独具PID(Proportional-Integral-Derivative)温控单位 ,包管内部氧气传感器温度恒定 ,进一步提高了氧气丈量的精度和稳固性;供电12-24VDC ,8A ,配交流电适配器;事情温度:5-45℃ ,无冷凝;重量6.4kg;尺寸43.2cm×35.6cm×20.3cm

9. 二次抽样单位:内置气泵、细密针阀、质量流量计 ,可用来给气流样本做二次抽样 ,也可单独作为气源使用;流量规模5-2000mL/min;精度为读数的10%;区分率1mL/min;具备2行显示LCD显示屏;带0-5V BNC模拟信号输出;数字输出RS-232;供电12-15VDC ,20-350mA ,配交流电适配器;事情温度:0-50℃ ,无冷凝;重量1.5kg;尺寸16cm×13cm×20cm;


部分参考文献



 Cooley N L , Emlen D J , Woods H A . Self-heating by large insect larvae?[J]. Journal of Thermal Biology, 2016, 62:76-83.

Marcé Doubell, Paul B. C. Grant, Nanike Esterhuizen, Corinna S. Bazelet,Pia Addison, John S. Terblanche. The metabolic costs of sexual signalling in the chirping katydid Plangia graminea (Serville) (Orthoptera: Tettigoniidae) are context dependent: cumulative costs add up fast. 2017, J Exp Biol (2017) 220 (23): 4440–4449.

Martin D. Garlovsky, Luke Holman,  Andrew L. Brooks,  Zorana K. Novicic,  Rhonda R. Snook. 2021. Sexual selection affects the evolution of physiological and life history traits. bioRxiv preprint doi: https://doi.org/10.1101/2021.03.23.436586

Vergara-Amado, J., Manzi, C., Franco, L.M. et al. Effects of residual doses of neonicotinoid (imidacloprid) on metabolic rate of queen honey bees Apis mellifera (Hymenoptera: Apidae). Apidologie 51, 1091–1099 (2020). https://doi.org/10.1007/s13592-020-00787-w
