FluorCam大型叶绿素荧光成像平台

时间:2018-11-19

作者:Z6尊龙凯时

点击量:

简介:

FluorCam大型叶绿素荧光成像平台

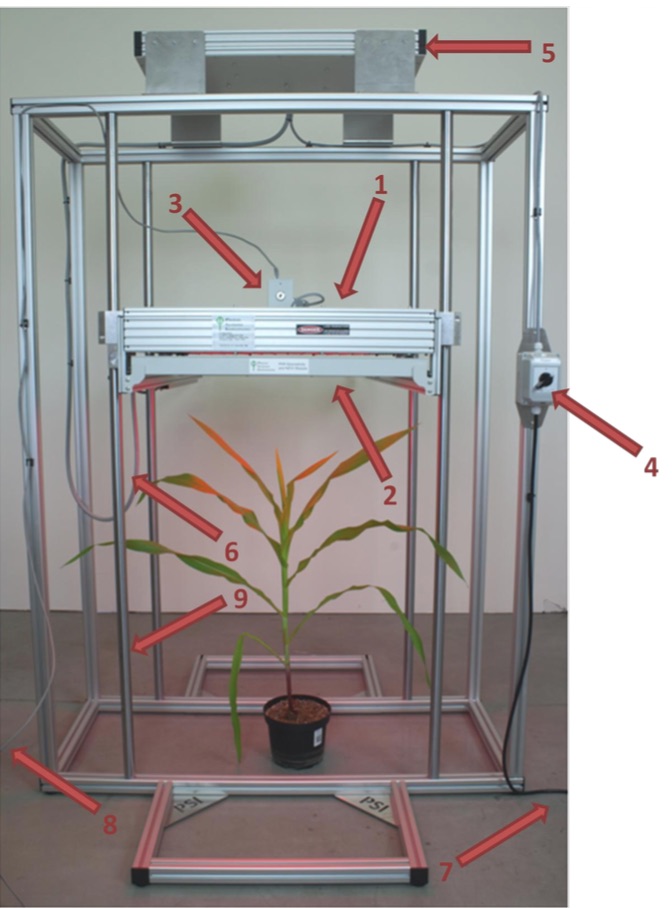

  FluorCam大型叶绿素荧光成像平台是天下上单幅成像面积最大的叶绿素荧光成像系统,有野外移动式平台(拜见“FluorCam野外移动式大型叶绿素荧光成像系1.jpg统”)和实验室平台(本简介)两个版本,LED引发光源、CCD叶绿素荧光成像镜头及滤波轮等集成于一个高度可自由移动的成像平台上,适用于实验室或温室植物心理生态学研究、植物表型组学成像剖析(Phenotyping)、植物胁迫心理及抗性筛选、植物遗传育种研究、种子萌发与活力监测、植物生态毒理学研究,可对整株植物或植物群落举行高通量成像剖析。(右图中1为FluorCam成像平台,2为PAR吸收/NDVI� ?�,3为CCD检测器,4为主电源开关,5为主电源,6为成像平台电源线,7为主电源线,8为数据线,9系统支架)

功效特点:

1)    是天下上单幅成像面积最大的叶绿素荧光成像系统,成像面积达35×35cm,可对整株植物及多株植物同时举行非损伤性叶绿素荧光成像剖析

2)    成像平台高度可调,以顺应于差别高度的植物成像剖析

3)    可选配PAR吸收/NDVI成像剖析� ?�,对植物PAR吸收及光谱反射指数NDVI举行成像剖析

4)    可选配RGB成像剖析� ?�,用于植物形态丈量剖析等

5)    可选配GFP绿色荧光卵白成像剖析功效,以用于植物转基因研究检测

6)    可举行自动重复成像丈量,通过对实验程序(Protocols)重复丈量次数实时间距离举行设置实现自动循环成像丈量, 成像丈量数据自动准时间日期存入盘算机 (带时间戳),从而实现无人职守自动监测功效

手艺指标:

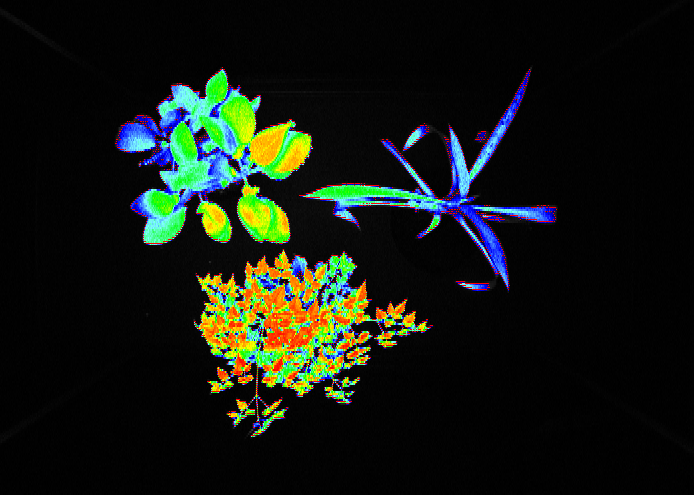

·         丈量参数:Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm',Fv/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qP,QY, QY_Ln, Rfd, ETR等50多个叶绿素荧光参数及PAR吸收和NDVI植物光谱反射指数,每个参数均可显示2维荧色泽色图像

·         具备完整的自动丈量程序(protocol),可自由对自动丈量程序举行编辑

a)   Fv/Fm:丈量参数包括Fo,Fm,Fv,QY等

b)   Kautsky诱导效应:Fo,Fp,Fv,Ft_Lss,QY,Rfd等荧光参数

c)   荧光淬灭剖析:Fo,Fm,Fp,Fs,Fv,QY,ΦII,NPQ,Qp,Rfd,qL等50多个参数

d)   光响应曲线LC:Fo,Fm,QY,QY_Ln,ETR等荧光参数

e)   PAR吸收与NDVI(选配)

f)   GFP等静态荧光成像丈量(选配)

  • 高迅速度TOMI-1 CCD传感器:

a)  图像区分率:720×560像素

b)  2.png时间区分率:每秒50帧

c)  A/D 转换区分率:12位(4096灰度色阶)

d)  像元尺寸:8.6?m×8.3?m

e)  通讯模式:千兆以太网

§  高区分率TOMI-2 CCD传感器(选配)

a)  逐行扫描CCD

b)  最高图像区分率:1360×1024像素

c)  时间区分率:在最高图像区分率下可达每秒20帧

d)  A/D 转换区分率:16位(65536灰度色阶)

e)  像元尺寸:6.45?m×6.45?m

f)  运行模式:1)动态视频模式,用于叶绿素荧光参数丈量;2)快照模式,用于GFP等荧光卵白和荧光染料丈量

g)  通讯模式:千兆以太网

§  光源板:标配620nm红色丈量光源、620nm与冷白光双色光化学光源(可选配蓝色或其它波长的LED光源),具备735nm红外光源,LED光源板面积730×730mm

§  成像平台高度可调解规模:0-1500mm,成像距离(平台离植物顶部距离)220-250mm

§  双色光化光: Actinic1最大光强300?mol(photons)/m?.s,Actinic2最大光强500?mol(photons)/m?.s;最大光化学光可升级至Actinic1 500?mol(photons)/m?.s,Actinic2 1500?mol(photons)/m?.s

§  饱和光闪:最大光强3000?mol(photons)/m?.s,可升级至6000 ?mol(photons)/m?.s

§ 3.jpg成像面积:35×35cm,可对96孔板、384孔板、植物叶片、植物组织、藻类、苔藓、地衣、整株植物、多株植物以致植物灌层等举行成像剖析

§  GFP丈量� ?椋ㄑ∨洌�7位滤波轮及专用滤波片,用于丈量GFP(绿色荧光卵白)

§  PAR吸收丈量� ?椋ㄑ∨洌涸逗旃�740nm(FAR)、660nm双色LEDs光源板及专用滤波片,用于丈量PAR吸收及NDVI

§   FluorCam叶绿素荧光成像剖析软件功效:具Live(实况测试)、Protocols(实验程序选择定制)、Pre–processing(成像预处置惩罚)、Result(成像剖析效果)等功效菜单

§   客户定制实验程序协议(protocols):可设准时间(如丈量光一连时间、光化学光一连时间、丈量时间等)、光强(如差别光质光化学光强度、饱和光闪强度、调制丈量光等),具备专用实验程序语言和剧本,用户也可使用Protocol菜单中的向导程序模版自由建设新的实验程序

§   自动丈量剖析功效:可设置一个实验程序(Protocol)自动无人值守循环成像丈量,重复次数及距离时间客户自界说,成像丈量数据自动准时间日期存入盘算机(带时间戳)

§   快照(snapshot)模式:通过快照成像模式,可以自由调理光强、快门时间及迅速度获得清晰突出的植物样本稳态荧光和瞬时荧光图片

§   成像预处置惩罚:程序软件可自动识别多个植物样品或多个区域,也可手动选择区域(Region of interest,ROI)。手动选区的形状可以是方形、圆形、恣意多边形或扇形。软件可自动丈量剖析每个样品和选定区域的荧光动力学曲线及响应参数,样品或区域数目不受限制(>1000)

§   数据剖析模式:具备“信号盘算再平均”模式(算数平均值)和“信号平均再盘算”模式,在高信噪比的情形下选用“信号盘算再平均”模式,在低信噪比的情形下选择“信号平均再盘算”模式以过滤掉噪音带来的误差

§   输出效果:高时间剖析度荧光动态图、荧光动态转变视频、荧光参数Excel文件、直方图、差别参数成像图、差别ROI的荧光参数列表等

定制型号:


       标准开放版           关闭版(可加装GMS150气体混淆系统调控CO2浓度)


   XYZ移动扫描版(可加装热成像和RGB彩色成像)     Step-in作育室版(可加装热成像和RGB彩色成像)


产地:欧洲
