TDR-MUX土壤水分、水势、温度、盐分监测系统

时间:2018-11-14

作者:Z6尊龙凯时

点击量:

简介:

用途:

凭证差别设置,可组合成适用于野外的系统或适用于实验室的系统,监测原位土壤或实验室土柱的水分、水势、温度、盐分数据。

组成:

u TDR/MUX/mpts 8通道数据收罗器

u FP/m 传感器,适用于田间丈量,可丈量土壤水分(TDR手艺)

u FP/mts 传感器,适用于田间丈量,可丈量土壤水分(TDR手艺)、土壤盐分(电导率)、土壤温度

u LP/ms 实验室用迷你型土壤水分/盐分传感器

u LP/t 实验室用迷你型土壤温度传感器

u LP/p 实验室用迷你型土壤张力计

u 金属筒,用于安排土柱样本,装置LP迷你型传感器

u MIDL-2 GPRS� ?�,选配,用于远程控制TDR/MUX/mpts数采

u 供电装置

u 机箱、三脚架

各组成详细先容:

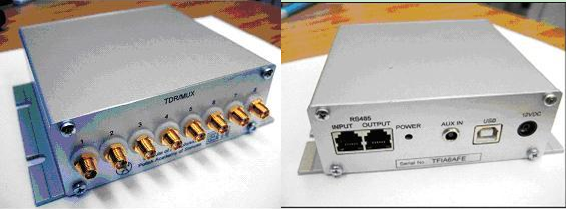

TDR/MUX/mpts 数据收罗器


TDR/MUX/mpts数据收罗器有8个通道,可接8个FP/m或FP/mts或LP/ms传感器。尚有一个端口最多可接16个LP/t或LP/p传感器

每个TDR通道和TDR传感器可单独举行校准,以获得更准确的土壤水分含量数据

内置存储器可以存储数千个数据,USB数据线与电脑通讯,软件免费

内置温度传感器和内置时钟

供电6-15VDC,耗电极小

事情温度0-85℃

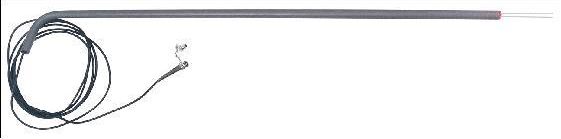

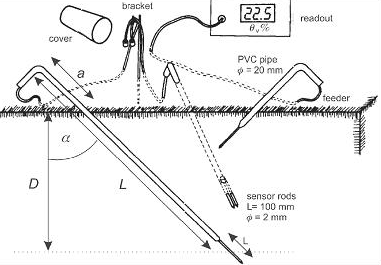

FP/m土壤水分传感器和FP/mts土壤水分、温度、盐分传感器



FP/mts土壤水分、温度、盐分传感器运用TDR(时域反射)手艺,同时丈量原位土壤水分、温度、盐分(电导率)。薄壁的PVC探头体,最大限度地阻止了“热桥”效应,从而使数据丈量更精准。传感器适用于牢靠装置在一个所在恒久监测,也可以用于便携丈量。

FP/m只能丈量土壤水分含量,FP/mts则能够丈量土壤水分、温度、盐度3个参数。

探杆最短可以为15cm,无弯曲,最长可达400cm。150cm的到货时为套件,用户自行拼装。订货时请指定探杆长度。

参数:

土壤水分含量丈量精度:读数的2%,盐分0.01S/m,温度0.5℃

传感器:2根100mm长,3mm直径不锈钢探针

丈量区域:传感器周围直径5cm、高11cm的土柱

探头体:PVC管,直径2cm,长度15-150cm可选

线缆长度:1.5m-6.0m

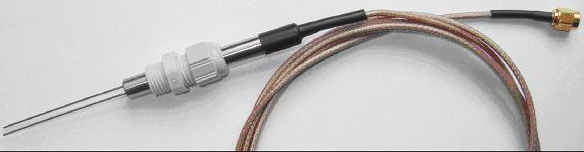

LP/ms实验室用迷你型土壤水分、盐分传感器


LP/ms迷你传感器,适用于实验室内监测土柱的水分和盐分运移,多个LP/ms可以笔直漫衍插入土柱,监测水分、盐分的笔直运移,若是同时使用配合使用迷你型张力计LP/p,就可以丈量土壤吸水、释水历程的水分、水势梯度数据,从而获得完整的土壤非饱和特征方面的数据,好比土壤pF水分特征曲线,土壤非饱和导水率(ku),非饱和水扩散率等。

参数:

装置孔:8mm直径

传感器:2根0.8mm直径不锈钢探针,长53mm

丈量区域:传感器周围直径5mm、高60mm的圆柱

线缆:1m

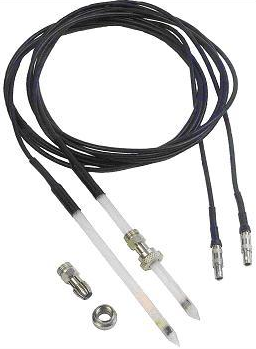

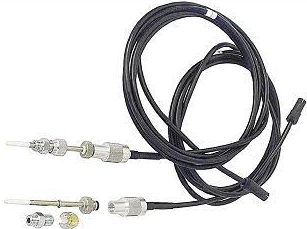

LP/p实验室用迷你型土壤张力计

image.pngLP/p用于实验室内监测土柱的水势,多个张力计可笔直漫衍插入土柱,这样就可以获得土柱水势的笔直漫衍数据,若是同时使用配合使用迷你型土壤水分传感器LP/ms,就可以丈量土壤吸水、释水历程的水分、水势梯度数据,从而获得完整的土壤非饱和特征方面的数据,好比土壤pF水分特征曲线,土壤非饱和导水率(ku),非饱和水扩散率等。

参数:

压力膜:15mm长、3mm直径陶土杯

压力传感器:单臂电桥压阻传感器

漂移:20mbar/月,相对误差:15%,区分率:1mbar

线缆长度:1m

装置孔:8mm直径

LP/t实验室用迷你型土壤温度传感器

image.pngLP/t土壤温度传感器用于实验室内丈量土柱的温度即时转变,薄壁的半刚性聚乙烯探头体,最大限度地阻止了“热桥”效应,从而使温度丈量更精准。多个传感器可以插入统一土柱差别剖面,从而丈量土柱温度的笔直漫衍,若是配合LP/ms迷你土壤水分、盐分传感器,和LP/p迷你土壤张力计,可以获得土壤吸水-释水历程的非等温土温漫衍数据,若是土柱再装置一个热通量传感器,还可获得土壤的热传导系数。

参数:

传感器:电子温度传感器,带数模转换器

丈量规模:-20-60℃

区分率:0.01℃

绝对误差:小于0.5℃

线缆:2m

装置孔:8mm直径

image.png土柱金属筒

金属筒,用于安排土柱样本,装置传感器。

筒壁厚2.75mm,高100mm,内径55mm。

筒壁漫衍有传感器装置孔,用于装置LP/ms和LP/p传感器。装置孔螺旋漫衍,尽可能镌汰传感器之间的影响。

右图中的圆筒即是。

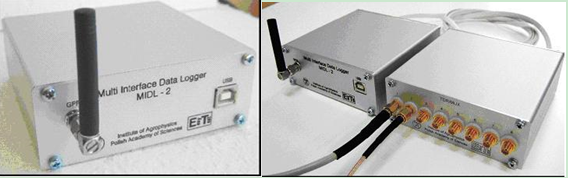

MIDL-2 GPRS� ?�


  MIDL-2 GPRS� ?橛糜诤蚑DR/MUX/mpts数据收罗器形成组合,MIDL-2� ?橥ü齣nternet服务器收罗TDR/MUX/mpts数据收罗器的数据,运用手机的GPRS手艺,数据可以用internet浏览器获取,还可以设置用户名、密码对数据举行�;�。MIDL-2可以更新数采目今的丈量参数设置(数采时钟,丈量频率,通道数,丈量变量,GPRS毗连时间表等)。

数采内的数据导入电脑后,还可以远程清空数采的内置存储器,为以后的新数据腾出空间。

一个MIDL-2 可以最多为16个TDR/MUX数采提供数据通讯,数据被存到IA PAS服务器,或者用户自己的ftp服务器。

还可通过RS485端口毗连其他丈量装备
