应用(Application)
XRF Scanner 样芯元素扫描剖析手艺

时间:2019-01-03

作者:Z6尊龙凯时

点击量:

简介:

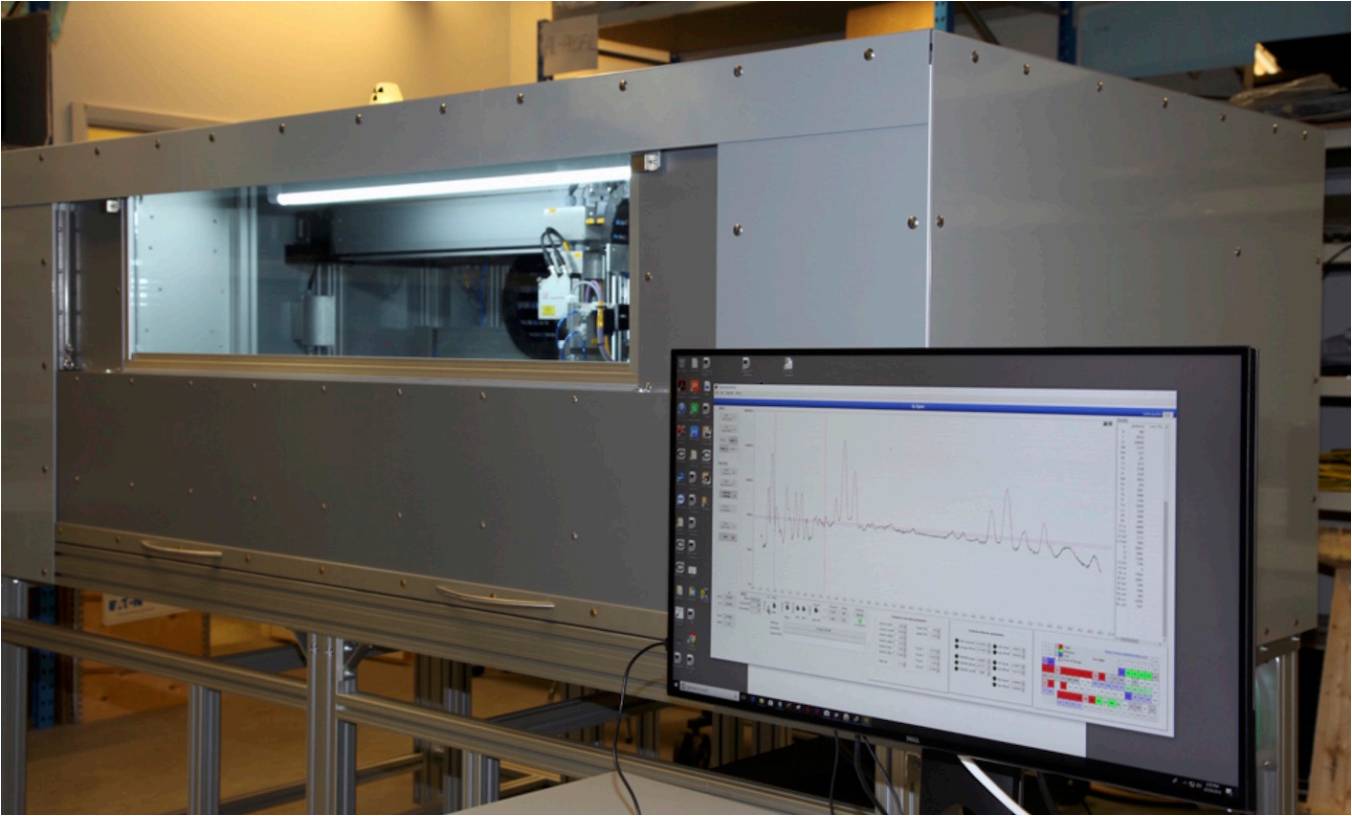

XRF Scanner样芯元素扫描剖析系统是由瑞典ITRAX 公司在原有CoreScanner 的基础上研制生产,主要用于岩矿样芯及沉积样芯元素快速准确高迅速度扫描剖析,分为SC单样芯扫描剖析系统(每次装载一个样芯)和MC多样芯(每次可装载多个样芯举行剖析)扫描剖析辖档徒个版本。

原理

系统接纳XRF和高区分率数字光学成像手艺,非破损性丈量,获得样品高区分率的数码图像,然后使用系统软件对所得图像和元素信息举行剖析。


主要手艺特点

?与其他XRF扫描仪相比,Itrax XRF扫描仪为所有元素提供了单位时间和长度的最佳XRF数据质量,以及更高的样品通量

?可对样芯一次性扫描剖析从Na到U的所有元素及 REE(稀土元素) 浓度及漫衍

?丈量不使用氦气,降低运行本钱

?结实耐用,轻松完成24小时/7天无人值守操作

?Itrax扫描仪是唯逐一款可在一次扫描中确定所有元素的XRF扫描仪,同时为每个确定的元素提供最佳数据

?Itrax XRF是唯逐一台在一连样品扫描中不会因降低或升高扫描头而降低能力的XRF扫描仪

?非接触式剖析与很是小的扫描头相团结,使Itrax XRF扫描仪很是擅优点理样品裂痕和斜坡——而不会破损样品和数据

?关于XRF剖析,Itrax每单位步长剖析所需时间仅为1-5秒,纵然是1毫米区分率下的步长也是云云,与其它装备相比,具有无可相比的高通量优势

?Polyflat?X-光群集手艺,非接触性元素扫描剖析,Micro X-光束对每个点准确扫描剖析并可举行平均,如沿样芯每厘米的平均浓度或整个样芯的平均浓度

?可剖析元素相位漫衍及相关关系

?具 RGB 高区分率彩色镜头及LED光源、样品条码扫描器

?软件包功效很是强盛

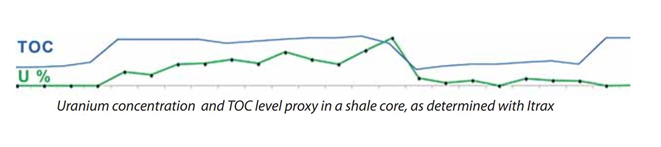

应用案例一

通常情形下,页岩具有富厚的地质化学组成和痕量金属元素,可以反应其沉积情形、起源、成岩作用等。ITRAX 实验室应客户需求使用 XRF Scanner,以每点(point)每秒 1厘米 的步进速率,对波罗的海 Oland 岛的页岩举行了扫描剖析,剖析纪录了 2400 个点的元素数据(每个点代表页岩样芯剖面 1cm 的丈量数据), 发明有 30 多种元素,包括一些主要元素如Al、 Si、K、Ca、Ti、Fe,微量元素如 P、Cl、S、Mn、Rb、Sr,及痕量元素 V、Cr、Ni、Cu、Zn、 As、Br、Y、Zr、Mo、Nb、Ba、Pb、Th、U。效果批注,页岩样芯富含典范的粘土元素如Al、 K、Ti和Rb,同时TOC(总有机碳)署理元素如V、Ni、Mo及U也很典范。这意味着成岩作用在水底部缺氧、富含硫化物。

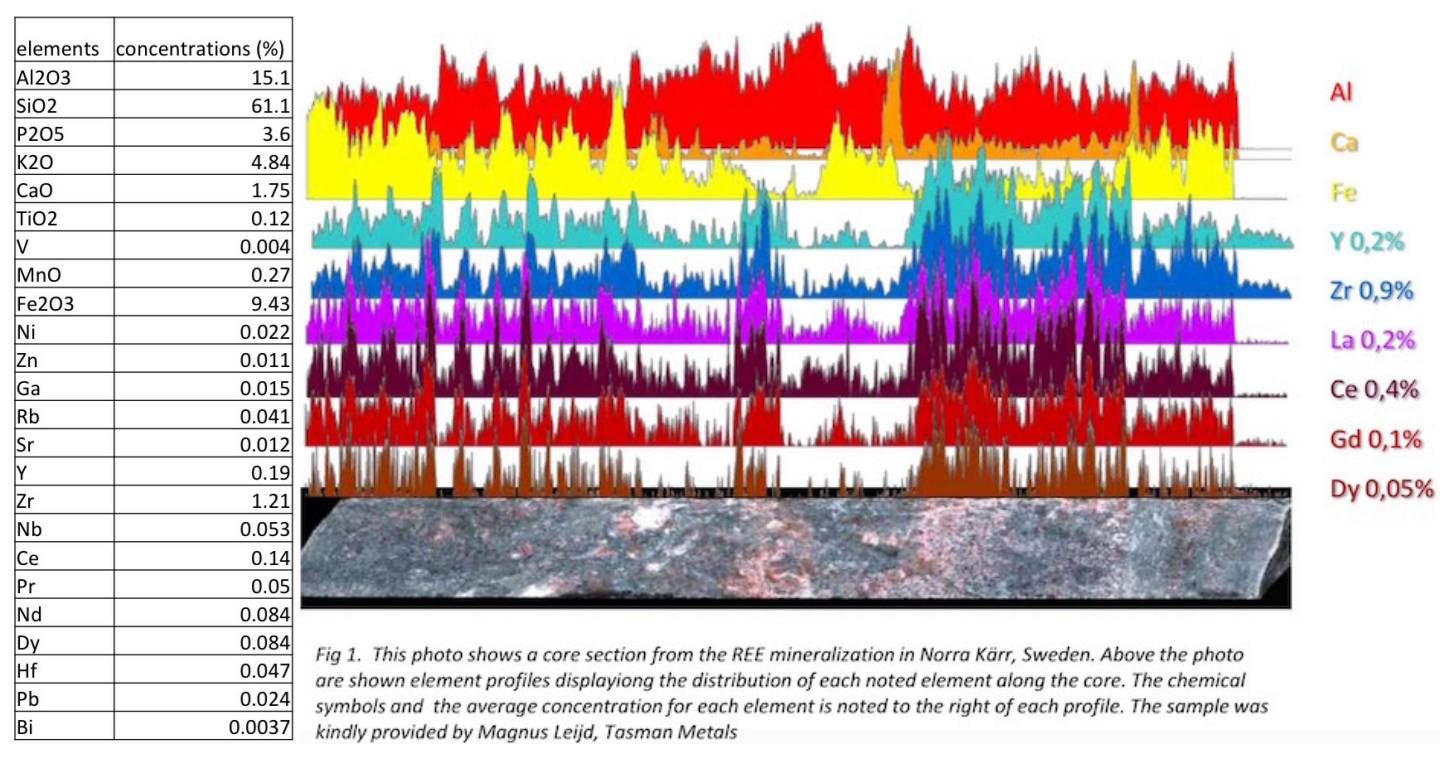

应用案例二

另一个案例为来自澳大利亚塔斯马尼亚州的富于稀土元素的岩矿样芯,XRF Scanner不但给出了样芯种种元素的浓度,还可以显示样芯剖面种种元素的浓度漫衍,并且通过元素浓度相关剖析,可以识别判断矿相(Mineral phases),如本样芯Y(钇)与所有其它纪录到的稀土元素(如 Nb、Ce、Pr、Nd、Dy)保存高度相关关系,这意味着 XRF 谱线中所有稀土元素都属统一矿相。


主要手艺指标

1)尺寸
MC:1900
x1200x1650 mm,长?宽?高,包括支架
SC:1900
x700x1650 mm,长?宽?高,包括支架

2)重量
MC:500 kg
SC:420kg

3)电力需求:230 v/50Hz 16A,可凭证用户需求定制

4)样品长度:最大为1 m,可凭证用户需求定制

5)样品直径:最大120 mm,可凭证用户需求定制为150 mm

6)样品容量
MC:8个,与样品直径相关
SC:1个

7)扫描步进:标准 1mm-10mm,可客户定制 0.1mm 步进(更高空间区分率)

8)X-光管:50 瓦铑阳极 X-光管,预期寿命 50000 小时

9)XRF:135eV 区分率,100,000 counts/秒,非接触性扫描

10)其它用户可订制部分
*更高通量XRF计数300,000 counts/秒
*UV荧光成像� ?�
